SP-LED3

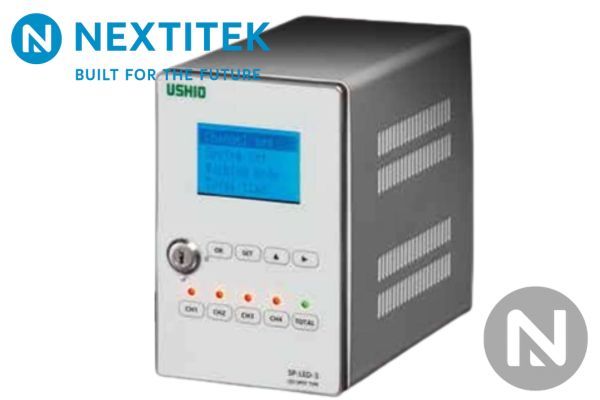

Máy sấy keo UV SP-LED 3 là thiết bị chiếu UV LED dùng để làm khô và cố định keo UV trong sản xuất. Máy cho phép điều chỉnh cường độ sáng 0–100% và thời gian chiếu chính xác, đảm bảo hiệu suất ổn định. Tuổi thọ LED cao khoảng 20.000 giờ giúp tiết kiệm năng lượng và tăng độ bền. Thiết bị sử dụng nguồn sáng LED 365 nm, cung cấp cường độ chiếu đỉnh ≥12,000 mW/cm² (WD 8 mm, thấu kính φ3), cho khả năng đóng rắn nhanh, sâu và đồng đều, giúp rút ngắn chu kỳ sản xuất và nâng cao chất lượng sản phẩm.

• Mã sản phẩm: SP-LED3
• Xuất xứ: Nhật Bản

Tổ chức chịu trách nhiệm về hàng hóa tại Việt Nam:

• CÔNG TY TNHH NEXTITEK
• Địa chỉ: 26 Đặng Thùy Trâm, Phường 13, Quận Bình Thạnh, Thành phố Hồ Chí Minh, Việt Nam
• Email: sales@nextitek.com
• Website: nextitek.com

Đơn vị sản xuất:

• Ushio

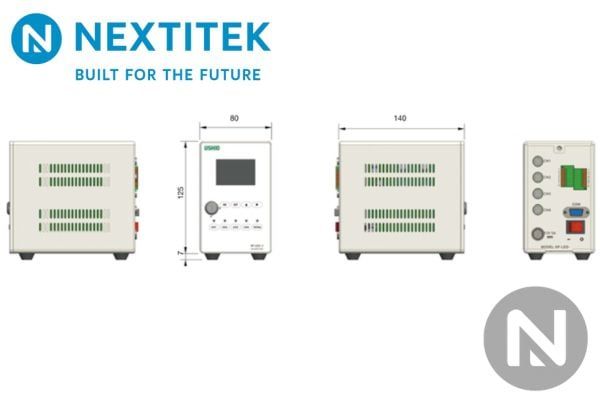

Bản vẽ kỹ thuật của máy sấy keo UV SP-LED 3

Signal terminal no. / Signal type / Signal content

• Left no. 5 — 24V signal — Channel 1 output signal
• Left no. 6 — 24V signal — Channel 2 output signal
• Left no. 7 — 24V signal — Channel 3 output signal
• Left no. 8 — 24V signal — Channel 4 output signal
• Right no. 5 — Power supply ground — Left side 5-8 common ground
• Right no. 6 — Relay common contact —
  Normally, Right 6 is shorted to Right 7;
  when error occurs, Right 6 is shorted to Right 8
• Right no. 7 — Relay normally close contact
• Right no. 8 — Relay normally open contact

Optical System

• Cụm LED: 1 cụm (4 phần tử / 4 nhánh)
• Tuổi thọ dự kiến của LED: 20,000 giờ
• Cường độ chiếu sáng cực đại ban đầu: 12,000 mW/cm² hoặc cao hơn
• Chiều dài đầu chiếu: 2m
• Điều chỉnh cường độ ánh sáng: 0% đến 100%, bước điều chỉnh 1%
• Cài đặt thời gian chiếu: Bộ hẹn giờ từ 1 đến 999 giây (bước 0.1 giây)
• Loại đầu chiếu: φ3, φ6, φ8, φ10

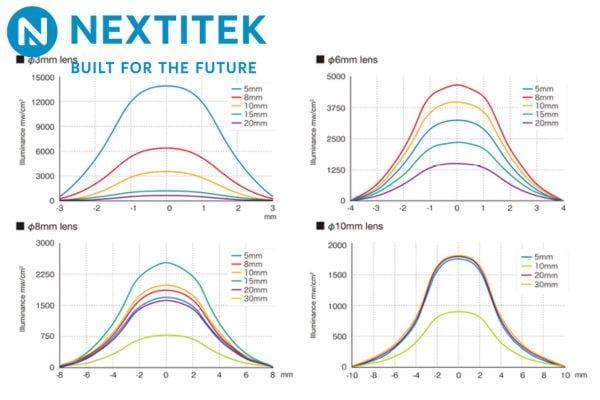

Biểu đồ phân bố cường độ UV cho thấy khả năng tập trung năng lượng cao tại vùng chiếu, giúp tối ưu hiệu quả đóng rắn keo trong các ứng dụng cần độ chính xác cao.
