FPGA_1P5_EVK Board

FPGA_1P5_EVK Board (Kiwi 1P5 FPGA) là bo mạch phát triển được thiết kế dựa trên chip FPGA Gowin Little-bee GW1N-UV1P5. Bo mạch được tích hợp mạch chuyển đổi USB sang UART, giúp việc giao tiếp với các ứng dụng trên máy tính trở nên đơn giản và thuận tiện. Ngoài ra, bo mạch còn có sẵn mạch nạp/debug Gowin U2X USB-JTAG, mang lại sự tiện lợi cho quá trình lập trình và phát triển ứng dụng.

Đặc điểm kỹ thuật

• Chip FPGA chính:

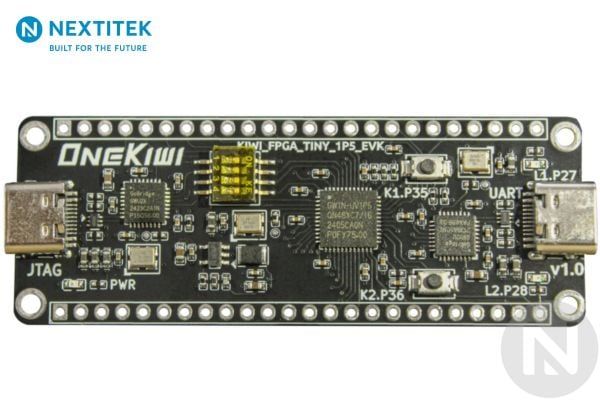

  • GW1NUV1P5QN48XC7/I6 (phiên bản PCB màu đen)

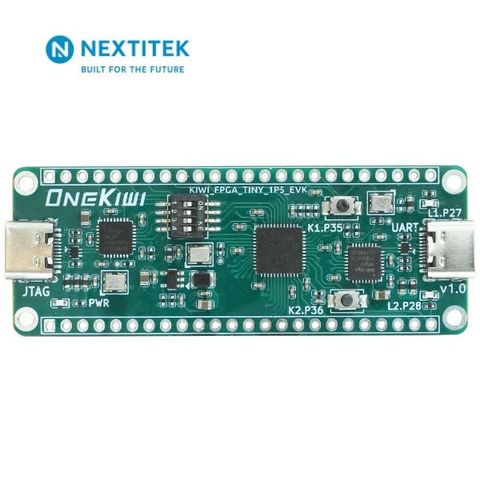

  • GW1NUV1P5QN48XFC7/I6 (phiên bản PCB màu xanh)
• 1.584 khối logic (LUTs) và bộ nhớ NOR Flash tích hợp trên chip
• Debugger Gowin GWU2X USB-JTAG onboard
• Mạch chuyển đổi USB–UART tích hợp sẵn
• DIP switch hỗ trợ lập trình FPGA ngoài

Ứng dụng mục tiêu

• Bo mạch phát triển phục vụ đào tạo và nghiên cứu FPGA
• Bộ điều khiển công nghiệp
• Kiểm thử và xác minh IP lõi FPGA

Một số chân có chức năng đặc biệt không nên sử dụng như GPIO:

• Chân JTAG: JTDI, JTMS, JTCK, JTDO, IOT15A (JTAGSEL_N)
• Chân cấu hình lại (Reconfig): IOT15B (RECONFIG_N)

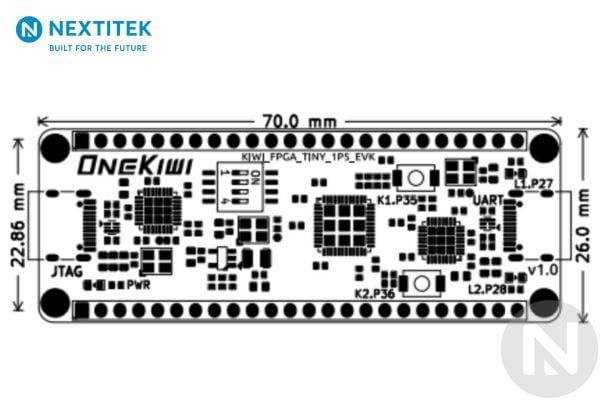

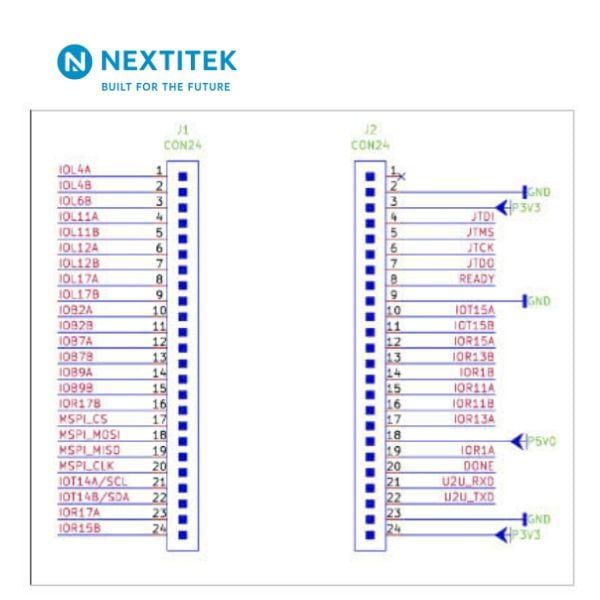

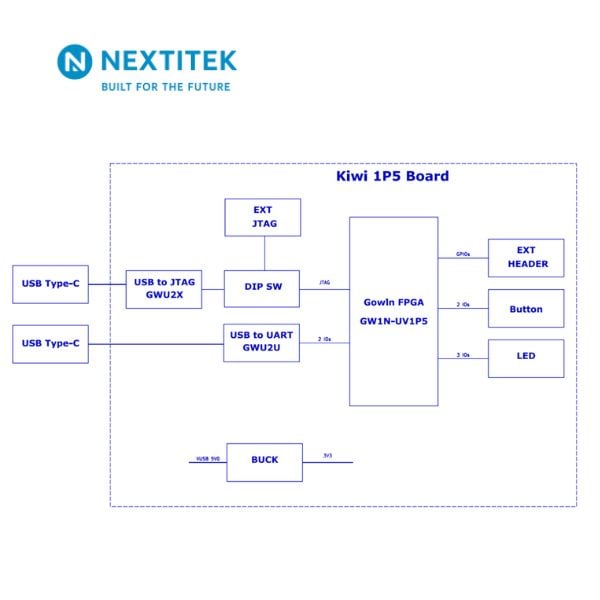

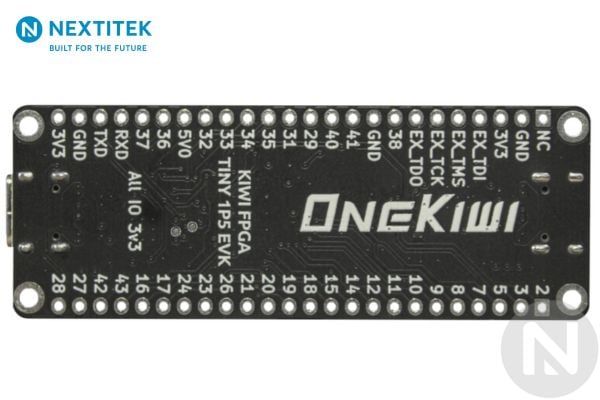

Bảng phân bổ chân FPGA được cung cấp kèm theo (tham khảo sơ đồ khối kết nối J1, J2)

• Kiwi 1P5 Reference Schematic .pdf
• OneKiwi – Kiwi 1P5 FGPA Brief Datasheet Rev2.0 (Green Vesion).pdf
• OneKiwi – Kiwi 1P5 FGPA Brief Datasheet Rev2.2 (Black Vesion).pdf
• Example FPGA Projects – Gitlab
