Trong thời đại dữ liệu hình ảnh và video ngày càng chiếm vai trò trung tâm, FPGA (Field-Programmable Gate Array) nổi lên như một giải pháp phần cứng mạnh mẽ cho các hệ thống xử lý hình ảnh. Với khả năng tái cấu hình linh hoạt, xử lý song song và độ trễ cực thấp, FPGA giúp tăng tốc các tác vụ từ tiền xử lý, phân tích đặc trưng cho đến ứng dụng trí tuệ nhân tạo. Nhờ đó, xử lý hình ảnh bằng FPGA đang trở thành lựa chọn hàng đầu trong các lĩnh vực công nghiệp, y tế, ô tô tự hành và giám sát thông minh.
Xử lý hình ảnh bằng FPGA là gì?
Xử lý hình ảnh bằng FPGA là công nghệ sử dụng Field-Programmable Gate Array (FPGA) để xử lý dữ liệu hình ảnh và video với hiệu suất cao, độ trễ thấp và khả năng song song vượt trội. Khác với CPU hoặc GPU vốn có kiến trúc cố định, FPGA cho phép tái cấu hình phần cứng, đáp ứng chính xác yêu cầu xử lý trong từng ứng dụng cụ thể.
Trong lĩnh vực xử lý hình ảnh, FPGA thường đảm nhận các tác vụ như:
- Tiền xử lý dữ liệu video: lọc nhiễu, cân bằng sáng, phát hiện cạnh.
- Xử lý song song: phân tích đồng thời nhiều luồng dữ liệu hình ảnh mà không làm giảm hiệu năng.
- Ứng dụng thời gian thực: giám sát thông minh, thị giác máy (machine vision), hệ thống an toàn ô tô, y tế hình ảnh và trí tuệ nhân tạo nhúng.
Với khả năng tùy biến cao, tốc độ vượt trội và độ tin cậy ổn định, xử lý hình ảnh bằng FPGA đang trở thành nền tảng quan trọng cho các giải pháp hiện đại, nơi mà yêu cầu về tốc độ và độ chính xác là yếu tố then chốt.
>> Xem thêm: FPGA là gì? Kiến thức cơ bản về FPGA
Ưu điểm của FPGA trong xử lý hình ảnh
FPGA (Field-Programmable Gate Array) mang lại nhiều lợi ích vượt trội trong lĩnh vực xử lý hình ảnh. Đây là công cụ mạnh mẽ để triển khai các thiết kế phức tạp trong hệ thống số, đồng thời đáp ứng yêu cầu cao về hiệu suất và độ chính xác. Với khả năng tái cấu hình linh hoạt, FPGA dễ dàng thích ứng với nhiều nhu cầu thiết kế khác nhau, trở thành giải pháp lý tưởng cho các ứng dụng thời gian thực nơi tốc độ và độ chính xác là yếu tố then chốt.
Tính linh hoạt và khả năng mở rộng
Một trong những ưu điểm nổi bật của FPGA trong xử lý hình ảnh chính là tính linh hoạt và khả năng mở rộng. Nhờ cấu trúc gồm các khối logic khả trình (CLB) và mạng kết nối lập trình được, FPGA có thể tùy chỉnh cho những tác vụ chuyên biệt. Điều này mang đến mức độ kiểm soát cao hơn nhiều so với vi xử lý truyền thống.
Kỹ sư có thể tái cấu hình FPGA để đáp ứng thách thức mới hoặc tối ưu hóa quy trình hiện có. Từ những nhiệm vụ đơn giản đến các thiết kế phức tạp, FPGA đều có thể đảm nhiệm một cách hiệu quả.
Hơn nữa, FPGA có khả năng mở rộng theo nhu cầu hệ thống số hiện đại. Khi yêu cầu xử lý tăng, FPGA có thể được nâng cấp hoặc nạp lại chương trình mà không cần thay đổi toàn bộ phần cứng. Nhờ đó, thiết kế FPGA luôn có thể mở rộng hiệu quả cùng với sự phát triển của dự án.
Khả năng xử lý thời gian thực
FPGA đặc biệt mạnh mẽ trong các ứng dụng xử lý thời gian thực nhờ khả năng xử lý song song. Không giống như CPU chỉ xử lý tuần tự, FPGA có thể thực hiện đồng thời nhiều luồng dữ liệu, rất quan trọng trong xử lý tín hiệu số và các hệ thống yêu cầu phân tích tức thì.
Trong xử lý hình ảnh, nơi cần xử lý khối lượng dữ liệu khổng lồ với tốc độ cao, FPGA trở thành công cụ lý tưởng để đảm bảo hiệu suất và độ chính xác.
Độ trễ thấp là lợi thế lớn của FPGA, giúp phản hồi gần như tức thì. Điều này cực kỳ quan trọng trong những ứng dụng như giám sát video, hệ thống an toàn ô tô, thị giác máy (machine vision) và nhiều hệ thống thông minh khác. Nhờ FPGA, các ứng dụng phức tạp có thể vận hành mượt mà, đảm bảo dữ liệu được xử lý kịp thời mà không bị chậm trễ.
Kết luận: Với tính linh hoạt, khả năng mở rộng và hiệu suất xử lý thời gian thực, FPGA là lựa chọn tối ưu cho nhiều ứng dụng xử lý hình ảnh hiện đại, từ giám sát an ninh, y tế, đến công nghệ xe tự hành.

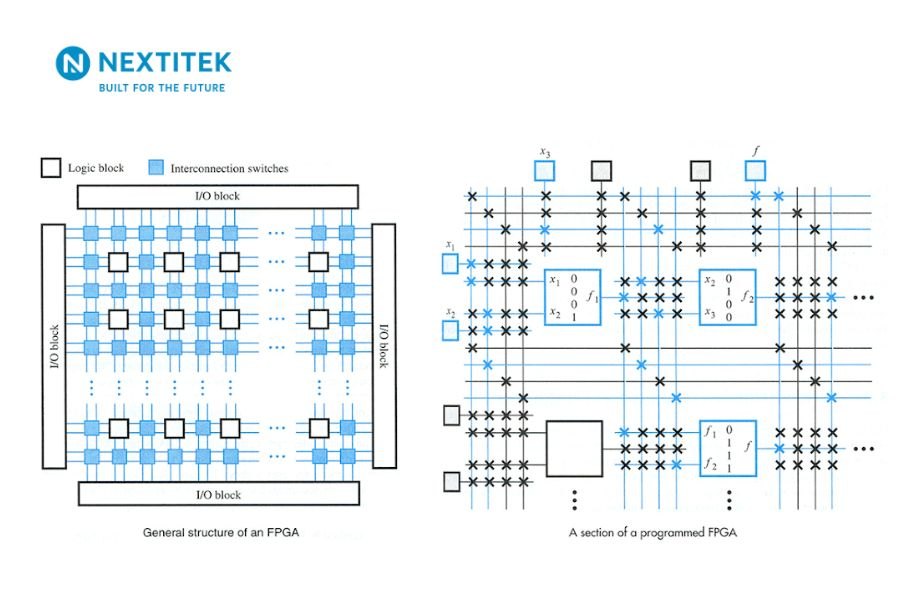

Kiến trúc FPGA liên quan đến xử lý hình ảnh
Trong xử lý hình ảnh, FPGA (Field-Programmable Gate Array) được đánh giá là một nền tảng phần cứng mạnh mẽ nhờ kiến trúc linh hoạt và khả năng xử lý song song vượt trội. Khác với CPU hoặc GPU, FPGA không có kiến trúc cố định mà được cấu thành từ các khối logic và tài nguyên phần cứng có thể tái cấu hình. Điều này cho phép FPGA thích ứng với nhiều thuật toán xử lý hình ảnh khác nhau, từ tiền xử lý cơ bản cho đến các ứng dụng trí tuệ nhân tạo.
Xử lý hình ảnh bằng FPGA có kiến trúc được xây dựng từ nhiều thành phần có thể tái cấu hình, bao gồm CLBs, LUTs, Flip-Flops, DSP slices, BRAM, transceivers và I/O blocks. Nhờ sự kết hợp này, FPGA trở thành giải pháp tối ưu cho ứng dụng thời gian thực, nơi yêu cầu tốc độ, độ trễ thấp và khả năng xử lý song song là yếu tố sống còn.
Khối logic khả trình (Configurable Logic Blocks – CLBs)
CLB là đơn vị logic cơ bản trong FPGA. Mỗi CLB thường bao gồm:
- LUT (Lookup Table): lưu trữ bảng chân trị để thực hiện các phép toán logic trong xử lý ảnh, ví dụ phát hiện cạnh hoặc lọc nhị phân.
- Flip-Flop: lưu giữ trạng thái logic, đảm bảo đồng bộ dữ liệu hình ảnh qua từng chu kỳ xung nhịp.
Trong xử lý hình ảnh, CLBs giúp xây dựng các thuật toán cơ bản như lọc điểm ảnh, cân bằng sáng hoặc phân ngưỡng, tất cả đều được tối ưu hóa để hoạt động ở tốc độ phần cứng.
DSP Slice – Khối xử lý tín hiệu số chuyên dụng
DSP slice là thành phần được thiết kế chuyên biệt cho các phép toán số học phức tạp như nhân, cộng, trừ và lọc tín hiệu. Trong các ứng dụng xử lý hình ảnh, DSP slices thường được dùng cho:
- Lọc tín hiệu trong miền không gian hoặc miền tần số.
- Nhân ma trận trong xử lý ảnh và deep learning.
- Thực hiện các thuật toán nén hoặc chuyển đổi Fourier.
Nhờ có DSP slices, FPGA giảm tải cho CLBs, tiết kiệm tài nguyên và đảm bảo hiệu suất xử lý hình ảnh cao hơn.
Bộ nhớ tích hợp – Block RAM (BRAM)
Xử lý hình ảnh luôn liên quan đến khối lượng dữ liệu lớn. Để đáp ứng nhu cầu này, FPGA được tích hợp Block RAM (BRAM), cho phép:
Lưu trữ dữ liệu điểm ảnh tạm thời.
- Tạo bộ đệm (buffer) cho các khối xử lý song song.
- Hỗ trợ thuật toán cần toàn bộ khối dữ liệu, chẳng hạn như lọc Gaussian hoặc phát hiện chuyển động.
- Nhờ BRAM, FPGA có khả năng xử lý dữ liệu hình ảnh trực tiếp trên chip mà không cần phụ thuộc quá nhiều vào bộ nhớ ngoài, giúp giảm độ trễ đáng kể.
Transceivers – Giao tiếp tốc độ cao
Trong các hệ thống camera và video, tốc độ truyền dữ liệu là yếu tố then chốt. Transceiver trong FPGA cho phép truyền nhận dữ liệu nối tiếp ở tốc độ rất cao mà không làm tiêu tốn tài nguyên logic. Điều này đặc biệt quan trọng khi FPGA kết nối với camera công nghiệp, cảm biến hình ảnh hoặc thiết bị lưu trữ tốc độ cao.
Khối I/O (Input/Output Blocks)
Các khối I/O là cổng giao tiếp đưa dữ liệu hình ảnh vào và ra khỏi FPGA. Ưu điểm của I/O blocks là khả năng cấu hình linh hoạt theo nhiều chuẩn tín hiệu (LVDS, CMOS, TTL...). Mặc dù tốc độ thấp hơn transceiver, nhưng I/O blocks lại phù hợp cho các tác vụ cần tính ổn định và tương thích cao, chẳng hạn như kết nối với cảm biến hình ảnh hoặc màn hình hiển thị.
Hệ thống interconnect – Mạng kết nối khả trình
Các thành phần trong FPGA không hoạt động độc lập mà được kết nối bởi mạng interconnect khả trình. Đây là yếu tố quyết định đến hiệu suất tổng thể, cho phép luồng dữ liệu hình ảnh được truyền đi nhanh chóng giữa CLBs, DSPs, BRAM và I/O.
Nguyên lý hoạt động trong xử lý hình ảnh
Trong các hệ thống xử lý hình ảnh hiện đại, FPGA (Field-Programmable Gate Array) hoạt động như một bộ não phần cứng có khả năng tùy biến cao. Khác với CPU hoặc GPU – vốn xử lý tuần tự hoặc dựa nhiều vào kiến trúc cố định, FPGA cho phép lập trình lại các khối logic để đảm nhiệm những chức năng chuyên biệt trong pipeline xử lý ảnh.
Nguyên lý hoạt động của FPGA trong xử lý hình ảnh dựa trên:
- Nhận dữ liệu nhanh từ cảm biến.
- Tiền xử lý song song để tối ưu chất lượng hình ảnh.
- Trích xuất đặc trưng bằng các khối DSP và BRAM.
- Truyền dữ liệu kịp thời đến hệ thống hoặc AI.
Nhờ đó, xử lý hình ảnh bằng FPGA trở thành giải pháp tối ưu cho các ứng dụng xử lý hình ảnh hiện đại, nơi tốc độ, độ chính xác và độ trễ thấp là yếu tố quyết định.
Nguyên lý hoạt động của FPGA trong xử lý hình ảnh có thể chia thành các bước sau:

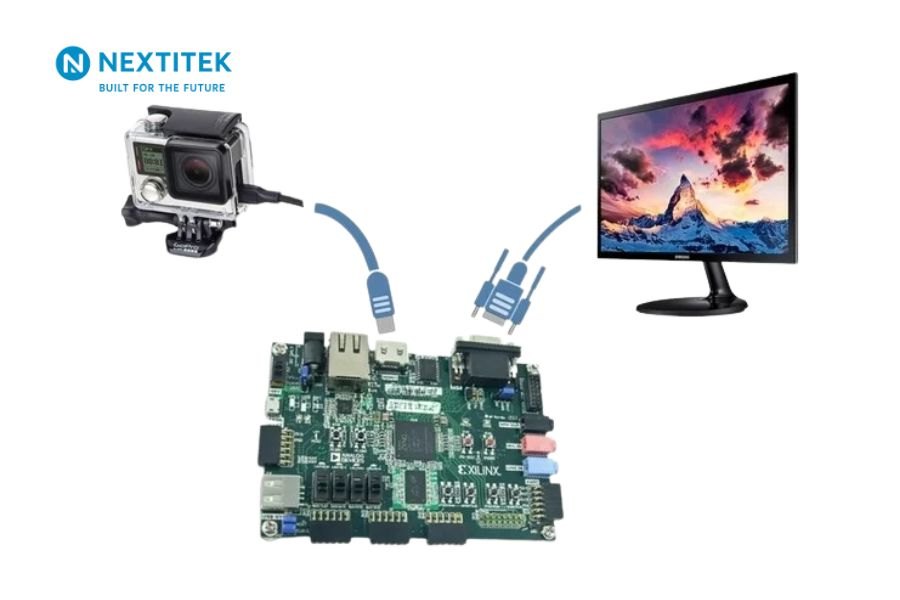

Nhận dữ liệu hình ảnh từ nguồn đầu vào
FPGA kết nối trực tiếp với cảm biến hình ảnh, camera hoặc bộ nhớ lưu trữ thông qua các khối I/O hoặc transceiver tốc độ cao. Dữ liệu thô (raw data) từ camera được đưa vào FPGA gần như tức thì mà không cần chờ xử lý ở phần mềm.
Tiền xử lý song song (Pre-processing)
Ngay khi dữ liệu ảnh đi vào, FPGA thực hiện xử lý song song tại nhiều khối logic cùng lúc. Các tác vụ tiền xử lý phổ biến gồm:
- Lọc nhiễu và cân bằng sáng.
- Chuyển đổi định dạng màu (RGB sang Gray).
- Phát hiện cạnh hoặc vùng quan tâm.
Nhờ khả năng lập trình lại LUTs, Flip-Flops và DSP slices, FPGA có thể xử lý hàng loạt điểm ảnh (pixels) đồng thời, đảm bảo tốc độ vượt trội so với CPU.
Xử lý đặc trưng (Feature Extraction)
Sau giai đoạn tiền xử lý, FPGA tiếp tục phân tích dữ liệu để trích xuất các đặc trưng quan trọng như:
- Hình dạng, cạnh, đường biên.
- Đặc trưng không gian và tần số.
- Các mẫu dữ liệu cần thiết cho nhận diện hoặc phân loại.
Ở giai đoạn này, DSP slices và Block RAM (BRAM) được tận dụng tối đa để tính toán nhanh các phép nhân ma trận, tích chập (convolution) và lưu trữ tạm thời dữ liệu hình ảnh.
Truyền dữ liệu tới hệ thống cao hơn
Sau khi hoàn tất các bước xử lý ban đầu, FPGA có thể:
Gửi kết quả trực tiếp đến thiết bị đầu ra (màn hình, hệ thống điều khiển).
Hoặc truyền dữ liệu đã tối ưu sang CPU/GPU/AI để thực hiện các thuật toán phức tạp hơn (ví dụ deep learning).
Hoạt động thời gian thực với độ trễ thấp
Điểm nổi bật trong nguyên lý hoạt động của FPGA là khả năng xử lý thời gian thực (real-time). Nhờ kiến trúc xử lý song song và pipeline logic, FPGA giảm thiểu độ trễ, giúp hình ảnh hoặc video được xử lý ngay khi dữ liệu vừa được thu thập. Điều này đặc biệt quan trọng trong các ứng dụng như:
- Giám sát an ninh (nhận diện chuyển động tức thì).
- Hệ thống ô tô tự hành (phát hiện vật cản trong thời gian thực).
- Thị giác máy công nghiệp (phát hiện lỗi sản phẩm ngay trên dây chuyền).
>> Nextitek - Nhà phân phối FPGA chất lượng
Ứng dụng xử lý hình ảnh bằng FPGA
Xử lý hình ảnh bằng FPGA (Field-Programmable Gate Array) đang ngày càng được áp dụng rộng rãi trong nhiều lĩnh vực công nghệ nhờ ưu điểm nổi bật: xử lý song song, độ trễ thấp, tốc độ cao và khả năng tái cấu hình linh hoạt. Khác với CPU hoặc GPU, FPGA cho phép thiết kế phần cứng chuyên biệt cho từng bài toán xử lý hình ảnh, đảm bảo đáp ứng hiệu suất trong các ứng dụng thời gian thực.

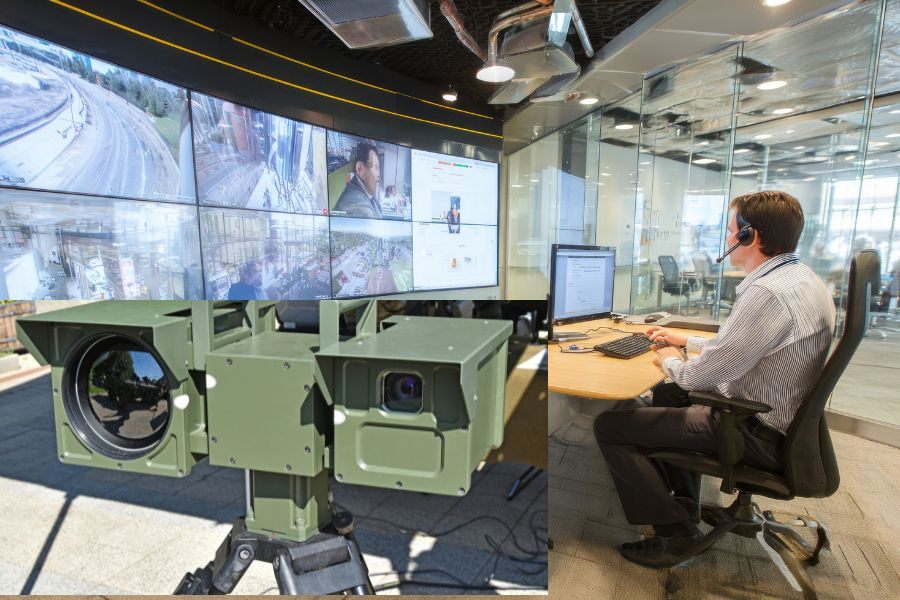

Giám sát và an ninh hình ảnh
- Xử lý video trực tiếp từ camera giám sát với độ trễ cực thấp.
- Phát hiện chuyển động, nhận diện khuôn mặt, phân tích hành vi theo thời gian thực.
- Phù hợp cho hệ thống AIoT và smart city nơi cần xử lý dữ liệu video lớn tại chỗ.
Thị giác máy trong công nghiệp (Machine Vision)
- Kiểm tra chất lượng sản phẩm ngay trên dây chuyền sản xuất.
- Phát hiện lỗi bề mặt, sai lệch kích thước hoặc màu sắc tức thì.
- Điều khiển robot công nghiệp dựa trên hình ảnh camera tốc độ cao.
Ô tô tự hành và hệ thống ADAS
- Phân tích dữ liệu từ camera hành trình, lidar, radar.
- Hỗ trợ tính năng Advanced Driver Assistance Systems (ADAS) như phát hiện vật cản, biển báo, người đi bộ.
- Đảm bảo tính an toàn nhờ xử lý trong thời gian thực với độ tin cậy cao.
Y tế hình ảnh (Medical Imaging)
- Dùng trong máy CT-Scan, MRI, X-quang kỹ thuật số để tái tạo hình ảnh nhanh chóng.
- Cải thiện độ chính xác trong chẩn đoán nhờ xử lý song song lượng dữ liệu khổng lồ.
- Hỗ trợ hệ thống phân tích hình ảnh y khoa kết hợp AI.
Trí tuệ nhân tạo và Deep Learning
- FPGA thực hiện tiền xử lý dữ liệu hình ảnh trước khi đưa vào mạng nơ-ron nhân tạo.
- Tăng tốc các phép toán ma trận trong deep learning như convolution, pooling.
- Giải pháp tối ưu cho AI tại thiết bị biên (Edge AI), nơi yêu cầu xử lý nhanh, tiết kiệm năng lượng.
Hệ thống hàng không – vũ trụ và quốc phòng
- Dùng FPGA trong xử lý ảnh từ vệ tinh và UAV.
- Phân tích tín hiệu video, radar trong môi trường khắc nghiệt.
- Đảm bảo độ tin cậy nhờ FPGA có khả năng chống bức xạ (radiation-hardened).
Xử lý hình ảnh bằng FPGA không chỉ là một giải pháp phần cứng hiệu quả mà còn là bước tiến quan trọng trong kỷ nguyên công nghệ số. Với kiến trúc linh hoạt, khả năng xử lý song song mạnh mẽ và độ trễ thấp, FPGA đáp ứng tối ưu cho những ứng dụng cần tốc độ, độ chính xác và tính ổn định cao. Từ giám sát an ninh, thị giác máy công nghiệp, y tế cho đến ô tô tự hành và trí tuệ nhân tạo, FPGA đang khẳng định vai trò như một nền tảng cốt lõi trong xử lý hình ảnh hiện đại.
Trong bối cảnh nhu cầu phân tích dữ liệu ngày càng tăng, FPGA chính là lựa chọn chiến lược để xây dựng các hệ thống thông minh, an toàn và hiệu quả, đồng thời mở ra nhiều cơ hội ứng dụng trong các lĩnh vực công nghiệp và nghiên cứu tương lai.
