Trong thế giới công nghệ bán dẫn và điện tử, FPGA (Field-Programmable Gate Array) ngày càng được ứng dụng rộng rãi nhờ tính linh hoạt và khả năng tùy chỉnh cao. Nếu CPU và GPU là những vi xử lý có cấu trúc cố định, thì FPGA lại cho phép người dùng lập trình phần cứng sau khi chip đã được sản xuất, biến nó thành một giải pháp mạnh mẽ cho nhiều ngành công nghiệp. Bài viết này sẽ giúp bạn hiểu rõ FPGA là gì, nguyên lý hoạt động, các thành phần chính trong FPGA, ưu điểm – nhược điểm và các ứng dụng phổ biến.
FPGA là gì?
FPGA (Field-Programmable Gate Array) là một loại vi mạch tích hợp có thể lập trình lại. Khác với ASIC (Application-Specific Integrated Circuit) – chỉ thực hiện một chức năng duy nhất được thiết kế từ trước, FPGA có thể thay đổi chức năng nhiều lần thông qua việc nạp lại chương trình (bitstream).
FPGA được xem là nguồn tài nguyên điện toán linh hoạt và mạnh mẽ, mang đến khả năng tăng tốc xử lý để thúc đẩy những đột phá trong tương lai cho công nghệ trung tâm dữ liệu. Khi tích hợp vào hệ thống máy chủ, các bộ tăng tốc dựa trên FPGA có thể hoạt động song song và bổ trợ cho CPU hoặc GPU thông qua điện toán không đồng nhất và điện toán song song, giúp rút ngắn thời gian xử lý tác vụ.
Điểm nổi bật của FPGA là khả năng tái lập trình, cho phép bạn thay đổi và tái sử dụng chức năng theo nhu cầu liên tục biến đổi của trung tâm dữ liệu hoặc phòng máy chủ hiện đại. Đây là yếu tố then chốt nếu bạn muốn nhanh chóng xây dựng nguyên mẫu công nghệ mới hoặc kết hợp những giải pháp điện toán sẵn có, từ đó rút ngắn thời gian đưa sản phẩm ra thị trường (Time-to-Market – TTM).

Các thành phần chính trong FPGA

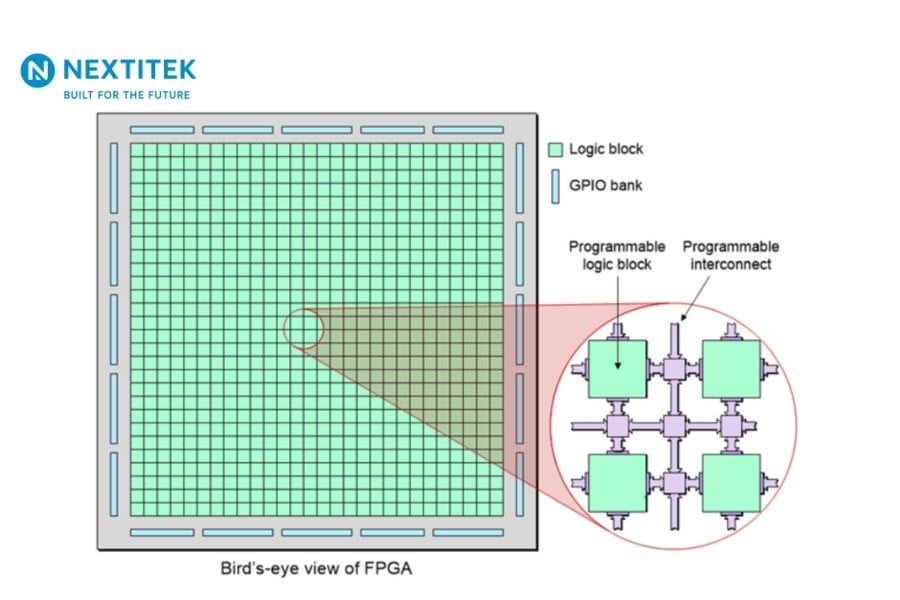

FPGA được thiết kế với các thành phần chuyên biệt cho những chức năng nhất định, đồng thời tích hợp khối logic có thể cấu hình để phục vụ cho các mục đích tổng quát hơn.

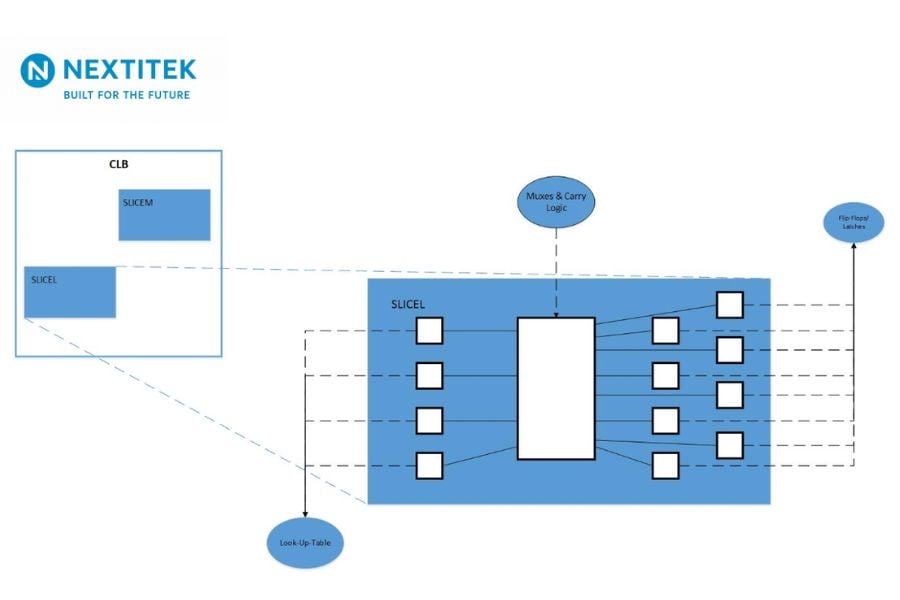

Khối logic có thể cấu hình (CLB)
CLB là đơn vị logic cơ bản trong kiến trúc FPGA, đóng vai trò then chốt giúp FPGA có khả năng thích ứng với nhiều cấu hình phần cứng khác nhau. Các CLB có thể được lập trình để thực hiện gần như mọi chức năng logic tùy theo yêu cầu thiết kế. Bên trong mỗi CLB thường bao gồm nhiều thành phần logic nhỏ, tiêu biểu là bảng tra cứu (LUT) và flip-flop, hỗ trợ xử lý và lưu trữ trạng thái.

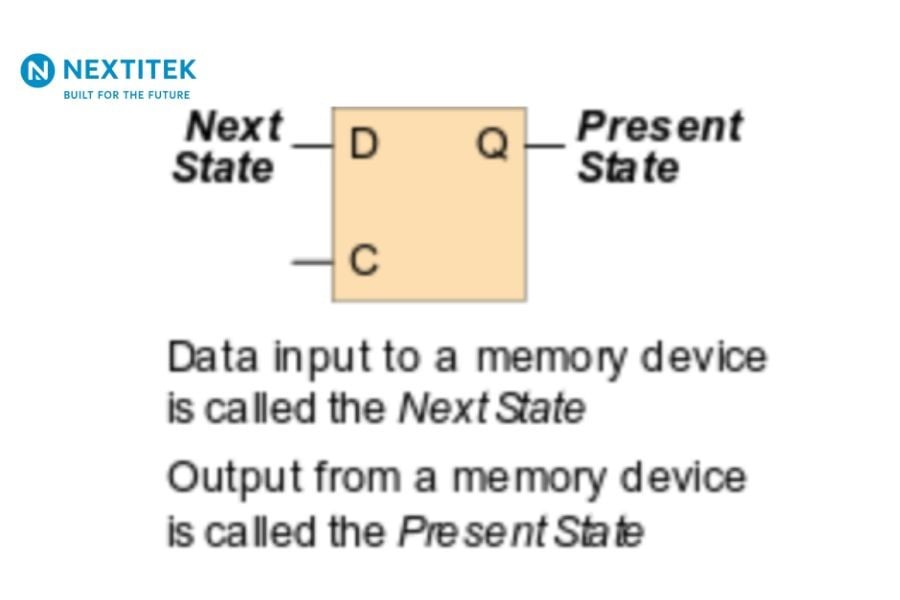

Flip-Flop
Flip-flop là một mạch có hai trạng thái ổn định, được sử dụng để lưu trữ thông tin trạng thái. Trong FPGA, flip-flop hoạt động như một thanh ghi dịch nhị phân, có nhiệm vụ đồng bộ logic và duy trì giá trị logic giữa các chu kỳ xung nhịp. Mỗi flip-flop chỉ có thể lưu trữ một bit dữ liệu tại một thời điểm.

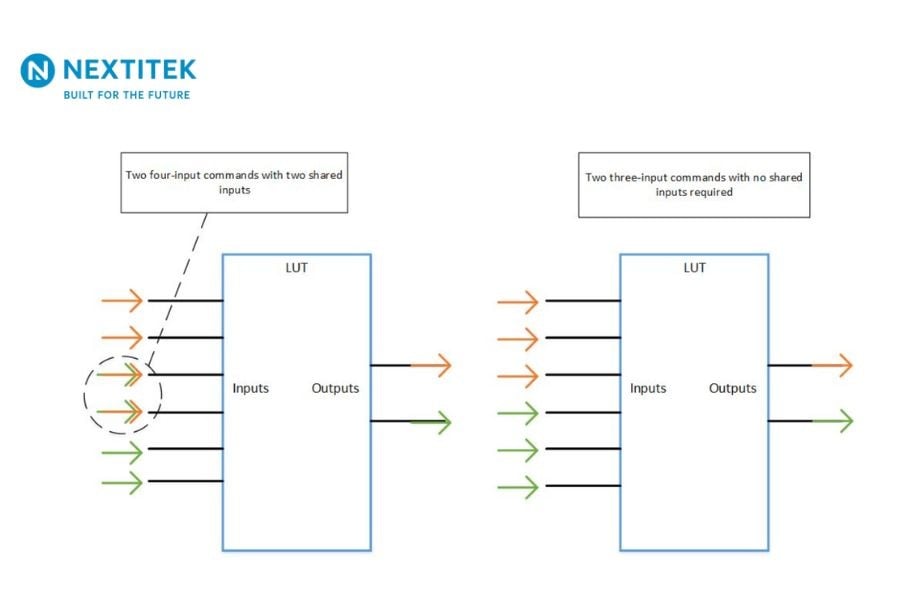

Bảng tra cứu (Lookup Table – LUT)
LUT là thành phần quyết định đầu ra tương ứng với một hoặc nhiều đầu vào. Trong ngữ cảnh logic tổ hợp (combinational logic), LUT hoạt động như một bảng chân trị (truth table), mô tả cách thức mạch logic phản hồi với từng tổ hợp đầu vào.
Bảng chân trị là một danh sách đã được xác định trước, liệt kê đầu ra cho mọi khả năng của đầu vào. LUT trong FPGA lưu trữ bảng chân trị tùy chỉnh này và sẽ được nạp vào chip mỗi khi khởi động, từ đó định nghĩa cách thức mà mạch logic hoạt động.

DSP Slice
DSP slice (còn gọi là khối DSP hoặc cell) là một thành phần chuyên dụng trong FPGA. Nó được thiết kế để thực hiện các chức năng xử lý tín hiệu số như nhân, lọc, hoặc các phép toán số học phức tạp một cách hiệu quả hơn so với việc chỉ dùng nhiều CLB. Nhờ có mạch nhân tích hợp sẵn, DSP slice giúp tiết kiệm đáng kể tài nguyên LUT và flip-flop trong các ứng dụng tính toán và xử lý tín hiệu.

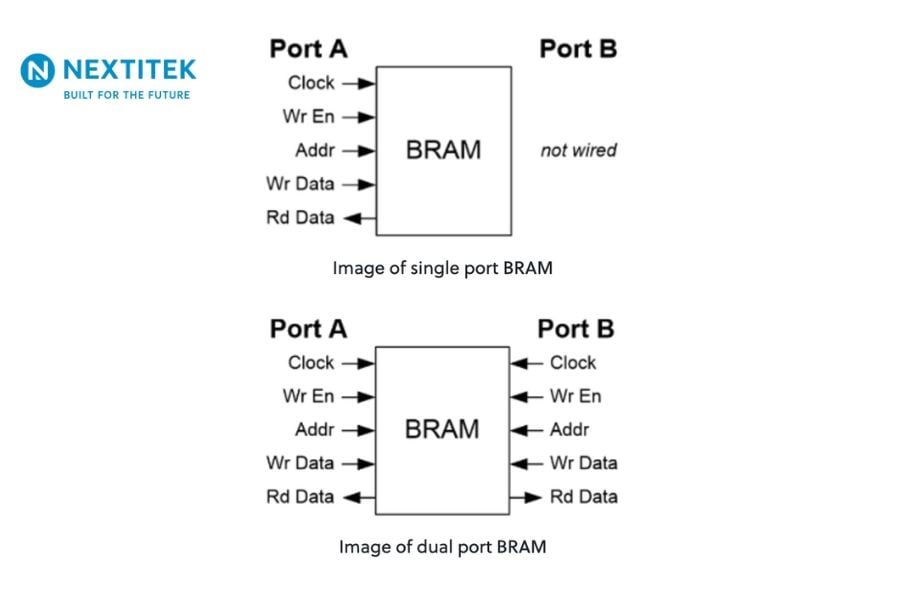

Block RAM (BRAM)
Bộ nhớ tích hợp trong FPGA được gọi là Block RAM (BRAM). Các khối BRAM có thể được chia nhỏ hoặc ghép nối để tạo thành dung lượng bộ nhớ lớn hơn hoặc nhỏ hơn, tùy theo nhu cầu thiết kế. Trong các thuật toán xử lý tín hiệu số, BRAM thường được dùng để lưu trữ và theo dõi toàn bộ khối dữ liệu. Nếu không có bộ nhớ tích hợp này, nhiều chức năng xử lý sẽ không thể thực hiện hiệu quả chỉ bằng các khối logic có thể cấu hình của FPGA.

DSP Slice
DSP slice (còn gọi là khối DSP hoặc cell) là một thành phần chuyên dụng trong FPGA. Nó được thiết kế để thực hiện các chức năng xử lý tín hiệu số như nhân, lọc, hoặc các phép toán số học phức tạp một cách hiệu quả hơn so với việc chỉ dùng nhiều CLB. Nhờ có mạch nhân tích hợp sẵn, DSP slice giúp tiết kiệm đáng kể tài nguyên LUT và flip-flop trong các ứng dụng tính toán và xử lý tín hiệu.
Block RAM (BRAM)
Bộ nhớ tích hợp trong FPGA được gọi là Block RAM (BRAM). Các khối BRAM có thể được chia nhỏ hoặc ghép nối để tạo thành dung lượng bộ nhớ lớn hơn hoặc nhỏ hơn, tùy theo nhu cầu thiết kế. Trong các thuật toán xử lý tín hiệu số, BRAM thường được dùng để lưu trữ và theo dõi toàn bộ khối dữ liệu. Nếu không có bộ nhớ tích hợp này, nhiều chức năng xử lý sẽ không thể thực hiện hiệu quả chỉ bằng các khối logic có thể cấu hình của FPGA.
Vai trò của các thành phần chính
- LUT (Lookup Table): lưu trữ bảng chân trị, quyết định đầu ra theo đầu vào trong logic tổ hợp.
- Flip-Flop: giữ trạng thái logic giữa các chu kỳ xung nhịp, giúp đồng bộ dữ liệu.
- DSP Slice: khối xử lý tín hiệu số, thực hiện phép nhân, cộng, lọc… hiệu quả hơn so với CLB.
- Block RAM (BRAM): bộ nhớ tích hợp để lưu trữ dữ liệu trung gian, rất cần thiết cho các thuật toán xử lý tín hiệu.
- Transceiver: truyền nhận dữ liệu nối tiếp tốc độ cao, hỗ trợ giao tiếp mạng và truyền thông.
- I/O Blocks: điều khiển cách dữ liệu ra vào FPGA, hỗ trợ nhiều chuẩn tín hiệu khác nhau.
Nguyên lý hoạt động của FPGA
Nguyên lý hoạt động của FPGA có thể mô tả qua 4 bước chính:
- Mô tả thiết kế: Kỹ sư sử dụng ngôn ngữ mô tả phần cứng (HDL) như Verilog hoặc VHDL để mô tả mạch điện, thuật toán hoặc hệ thống cần triển khai.
- Tổng hợp (Synthesis): Mã HDL được biên dịch thành các khối logic cơ bản, ánh xạ vào tài nguyên sẵn có trên FPGA.
- Nạp cấu hình (Configuration): Tệp cấu hình (bitstream) được nạp vào FPGA qua cổng JTAG hoặc bộ nhớ flash, lập trình lại mạch tích hợp.
- Thực thi (Execution): Sau khi nạp thành công, FPGA hoạt động như một mạch số chuyên dụng, xử lý dữ liệu song song với tốc độ rất cao.
Điểm đặc biệt: Khác với CPU chạy tuần tự từng lệnh, FPGA có thể xử lý song song nhiều tác vụ, mang lại hiệu suất vượt trội trong các ứng dụng cần tốc độ tính toán cao.
Tại sao các nhà phát triển lựa chọn FPGA?
FPGA được đánh giá cao nhờ tính linh hoạt vượt trội. Chúng cho phép các kỹ sư thử nghiệm nhiều biến số khác nhau ngay cả sau khi bo mạch đã được chế tạo. Khi cần thay đổi, chỉ cần nạp lại tệp cấu hình mới để mở rộng hoặc bổ sung chức năng. Chính khả năng này giúp các nhà sản xuất (OEM) có thể đưa sản phẩm ra thị trường sớm hơn trong vòng đời thiết kế.
Các kỹ sư thường sử dụng FPGA để tạo nguyên mẫu (prototype), từng bước hoàn thiện thiết kế trước khi sản xuất hàng loạt dưới dạng ASIC. Ngoài ra, FPGA còn được ứng dụng rộng rãi trong các lĩnh vực thương mại có nhu cầu xử lý song song và yêu cầu thay đổi linh hoạt, chẳng hạn như viễn thông hay hàng không vũ trụ.
Với mức chi phí hợp lý cùng nhiều tính năng nổi bật, FPGA trở thành lựa chọn tối ưu cho nhiều trường hợp sử dụng, bao gồm:
- Nguyên mẫu phần cứng: Kiểm chứng thiết kế mạch số mà không phải chịu chi phí sản xuất ASIC ban đầu.
- Tăng tốc phần cứng: Triển khai một phần thuật toán trên phần cứng tùy chỉnh để đạt tốc độ xử lý cao hơn.
- Hệ thống hàng không vũ trụ: Sử dụng FPGA chống bức xạ trong vệ tinh, có thể cập nhật từ xa để nâng cấp tính năng hoặc sửa lỗi mà không cần can thiệp vật lý.
- Mạng nơ-ron nhân tạo: Tối ưu hóa nhân ma trận và các mô hình học sâu nhờ kiến trúc phù hợp với FPGA, giúp tăng tốc độ xử lý.
Ưu nhược điểm của FPGA
Trước khi lựa chọn FPGA cho một dự án hay hệ thống, việc hiểu rõ ưu và nhược điểm của công nghệ này là rất quan trọng. Mặc dù FPGA mang lại nhiều lợi ích nổi bật về hiệu suất và tính linh hoạt, nó cũng tồn tại những hạn chế nhất định so với CPU, GPU hay ASIC. Phân tích hai mặt này sẽ giúp doanh nghiệp và kỹ sư có cái nhìn toàn diện hơn để quyết định khi nào nên sử dụng FPGA.
Ưu điểm của FPGA
FPGA mang lại tính linh hoạt cao nhờ khả năng tái cấu hình phần cứng nhiều lần theo nhu cầu, giúp rút ngắn thời gian phát triển sản phẩm và phù hợp cho nghiên cứu hoặc thử nghiệm trước khi sản xuất ASIC. Với khả năng xử lý song song, FPGA đạt hiệu suất vượt trội, độ trễ thấp và đáp ứng tốt các ứng dụng yêu cầu xử lý dữ liệu theo thời gian thực như viễn thông, AI hay quốc phòng.
- Tái cấu hình linh hoạt: Có thể thay đổi chức năng nhiều lần.
- Xử lý song song: Tốc độ cao, phù hợp cho các ứng dụng cần tính toán nhanh.
- Phù hợp cho nghiên cứu & prototyping: Tiết kiệm chi phí trước khi sản xuất ASIC.
- Độ trễ thấp: Thích hợp cho các ứng dụng yêu cầu phản hồi theo thời gian thực.
Nhược điểm của FPGA
Tuy nhiên, FPGA có chi phí cao hơn so với vi mạch chuyên dụng khi sản xuất số lượng lớn, đồng thời tiêu thụ điện năng nhiều hơn so với ASIC. Việc lập trình FPGA cũng đòi hỏi kiến thức chuyên sâu về ngôn ngữ mô tả phần cứng (HDL), khiến việc tiếp cận và triển khai phức tạp hơn so với CPU hoặc GPU thông thường.
- Giá thành cao hơn ASIC khi sản xuất hàng loạt.
- Tiêu thụ điện năng lớn hơn so với chip chuyên dụng.
- Yêu cầu kỹ năng lập trình HDL – khó tiếp cận hơn so với lập trình phần mềm.
FPGA là một công nghệ phần cứng lập trình linh hoạt, cho phép thiết kế và tối ưu hóa hệ thống điện tử theo yêu cầu. Với nguyên lý hoạt động dựa trên cấu hình lại các khối logic, FPGA mang đến khả năng xử lý song song mạnh mẽ, độ trễ thấp và ứng dụng đa dạng.
Trong bối cảnh công nghệ 5G, AI và IoT bùng nổ, FPGA tiếp tục khẳng định vai trò quan trọng trong các lĩnh vực đòi hỏi tính tùy biến và hiệu suất cao.
Câu hỏi thường gặp (FAQ)
1. FPGA có giống với CPU không?
Không. CPU chạy tuần tự các lệnh, còn FPGA cho phép tùy chỉnh phần cứng để chạy song song nhiều tác vụ.
2. FPGA có thể thay thế GPU không?
Trong một số ứng dụng AI, FPGA có thể thay thế GPU nhờ độ trễ thấp và tùy chỉnh cao, nhưng GPU vẫn mạnh hơn ở xử lý đồ họa.
3. Học FPGA có khó không?
Có thể khó với người mới, vì cần kiến thức về điện tử số và ngôn ngữ HDL. Tuy nhiên, hiện nay có nhiều công cụ hỗ trợ mô phỏng và thiết kế trực quan.
